统计图

　　在算术格纸上三条直线的坡度相差悬殊，这是由 于三组数据的绝对差相差悬殊。在半对数格纸上三条直线平行，这是由于三组数据的对数差相等，图上反映出三组数据下降的幅度相同。

　　例如从表2-13可看到细菌性痢疾的发病率最大值（45.37‰）为最小值（14.62‰）的3倍多，肺结核的最大值（3.65‰）为最小值(0.52‰)的7倍多。所以前者下降速度较慢，而后者较快，如果画在普通方格纸上，如图02-9，将给人以错觉，而画在半对数纸上如图2-10，就能正确地表达两种疾病发病率下降速度的快慢。

　　绘制半对数线图时，横轴为算术尺度（是等距的），用来表示时间；而纵轴为对数尺度（是不等距的），用来表示被比较事物的某种率，纵轴尺度的标法，自1-10为一组，上一组各数为下一组相应数的10倍。

表2-13　某部二十年来细菌性痢疾与肺结核的发病率 　1958-1977

图2-9　某部二十年来细菌性痢疾与肺结核的发病率1958-1977

图2-10　某二十年来细菌性痢疾与肺结核的发病率 1958-1977

　　(五)直方图　直方图用矩形面积表示频数.如图2-11为我军某校部份同年龄同性别学员的身高分布,资料见表2-14.

表2-14　我军××学校部分学员的身长分配

图2-11　我军××学校199学员的身长分配

　　当频数表的组距不等时，不能直接用各组频数绘制直方图，应先将组距化为相等，得出组距相等的各组的频数，再绘图，如表2-15的组距不等，若用各组的患者人数绘制直方图，得图2-12，给人以错觉，好象10～20岁组的患者人数最多，其实这是组距不等造成的，因为10岁以前各组的组距为1，而10岁以后各组的组距为10岁。因此，图2-12不能正确反映真实情况，应先将组距化为1，得出每岁平均患者人数，以此为矩形的高作图，如图2-13，才能正确表达出资料的实际情况。

　　绘制直方图的注意事项：

　　（1）直方图的的纵轴应从“0”开始，而横纵可以不从“0”点开始。

　　（2）直方图中各矩形之间可划直线隔开，也可以不划。　

　　（3）当各组的组距不等时，不能直接用各组频数绘图，需要象表2-15那样处理（通常是将频数除以组距作高度）后再作图，否则会给人以错误印象或概念。

表2-15　×年×市流行性乙型脑炎患者的年龄分布

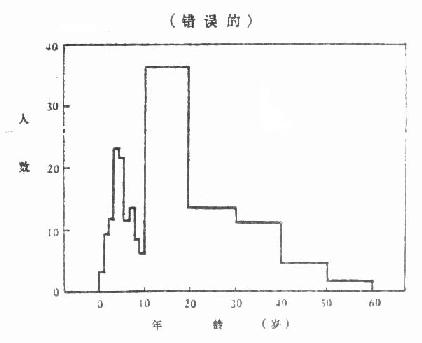

图2-12　×年×市流行性乙型脑炎患者的年龄分布

图2-13　×年×市流行性乙型脑炎患者的年龄分布

　　7.统计地图

　　统计地图用以表示事物(或现象)在地域上的分布情况,多用点、线、颜色、符号等在地图上表示某种现象的数量，图图2-14为我军某部队一次痢疾流行时的患者分布情况。

图2-14　某部队一次痢疾流行时的患者分布
